Spójny ekosystem 48V z wariantami ALFA, ALFA 2 LINE, ALFA Bluetooth i ALFA DALI
Wszechstronny system 48V z elastycznym sterowaniem i prostą rozbudową
Stworzony z myślą o prostym planowaniu i skalowaniu oświetlenia.
ALFA to system szynoprzewodów 48V zasilany przez zasilacze montowane w szynie lub zewnętrzne.

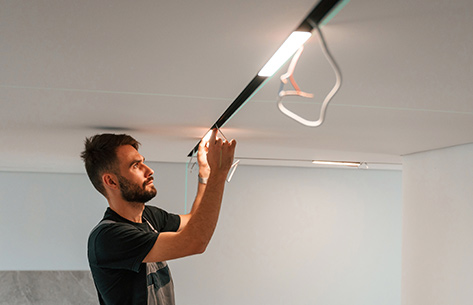

System w pełni magnetyczny, dzięki czemu oprawy można szybko przekładać i rozbudowywać układ bez narzędzi.
Posiada podsystemy
Dzięki nim dobierzesz sposób sterowania i podziału obwodów do potrzeb projektu:
ALFA - podstawowy jednofazowy system magnetyczny
ALFA 2 LINE - dwufazowy 48V, umożliwiający stworzenie dwóch niezależnych obwodów.
ALFA Bluetooth - jednofazowy 48V. Sterowany pilotem, aplikacją lub dedykowanym włącznikiem. Płynne ściemnianie i opcjonalna bramka WiFi
ALFA DALI - sterowany przez magistralę DALI w najbardziej wymagających projektach inteligentnego domu.
Wszechstronność zastosowania.
Idealnie dopasowany dzięki wersjom podtynkowym na sufity pojedyńczo lub podwójnie płytowane i natynkowym, a także szybkiemu montażowi easyfix.
System posiada rozwiązanie dla sufitów napinanych.
Dwa kolory - biały i czarny - ułatwiają dopasowanie do koncepcji wnętrza.

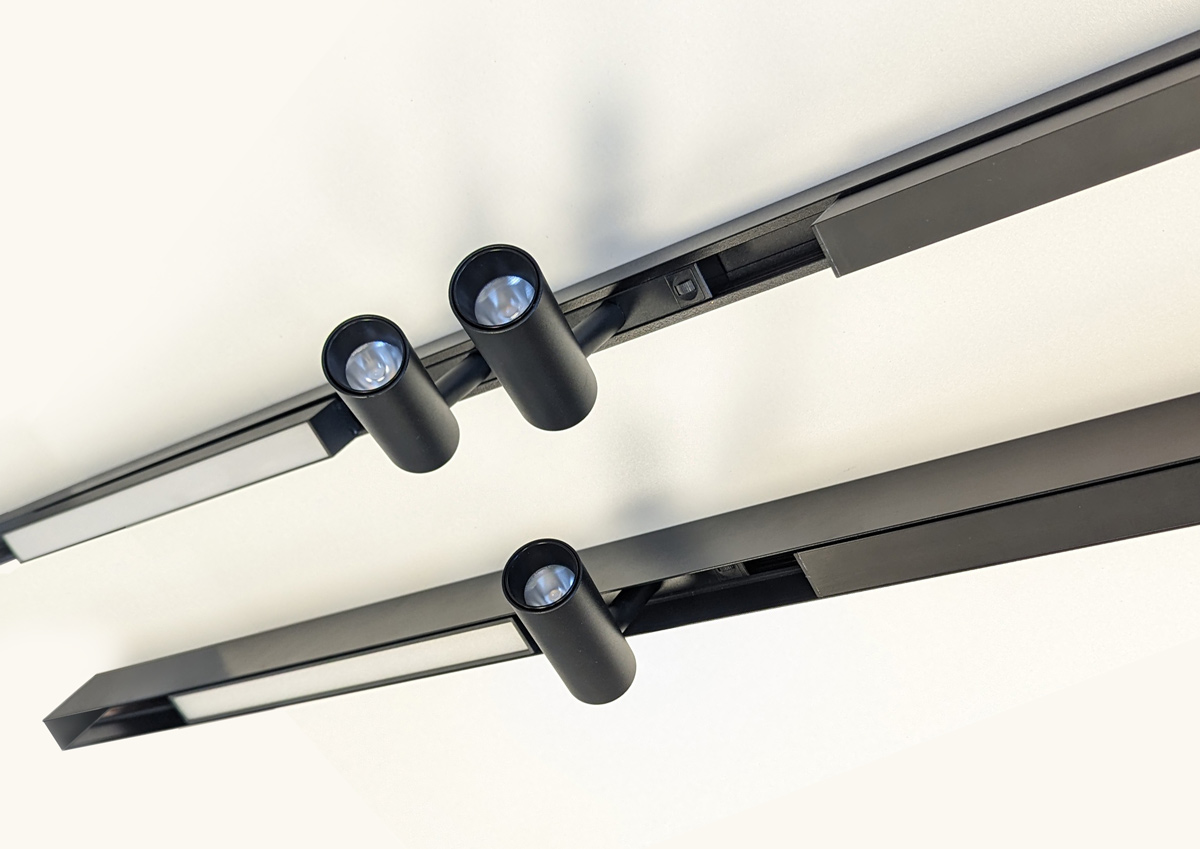

Dwie wysokości profili, abyś jeszcze lepiej mógł dobrac system do Twojego pomieszczenia: natynkowe h2,7 cm lub h5,2 cm, podtynkowe h5,2 cm.
ALFA MAGNETIC
światła
ALFA BLUETOOTH
ALFA 2LINE
mechaniczny
ALFA DALI

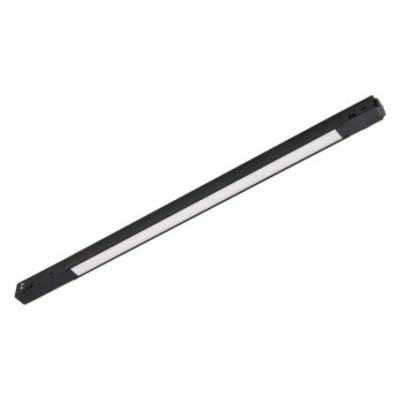

Lampy do systemy ALFA
Podsystemy
ALFA to magnetyczny system 48V z czterema podsystemami, które dobierasz do sposobu sterowania i podziału obwodów.
Systemy z rodziny ALFA MAGNETIC to modułowość, bezpieczeństwo 48V i kompatybilność.

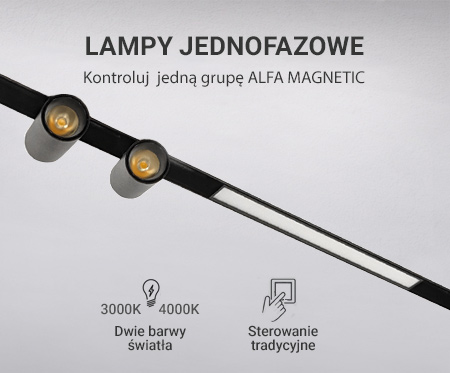

ALFA MAGNETIC
Jednofazowy, magnetyczny system 48V do prostego, niezawodnego sterowania. Oprawy wpinasz i przekładasz bez narzędzi, a podczas konfiguracji wybierasz modele 3000K lub 4000K. Idealny tam, gdzie potrzebne jest spójne światło i intuicyjna obsługa jednym włącznikiem.

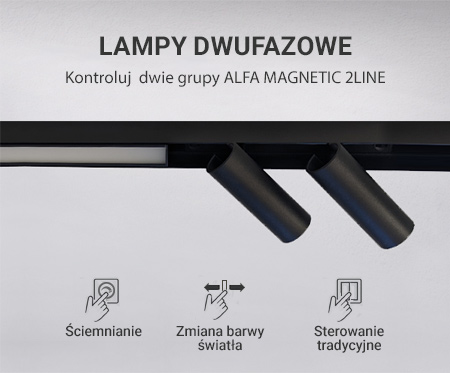

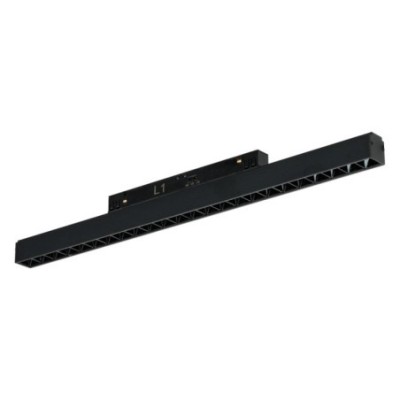

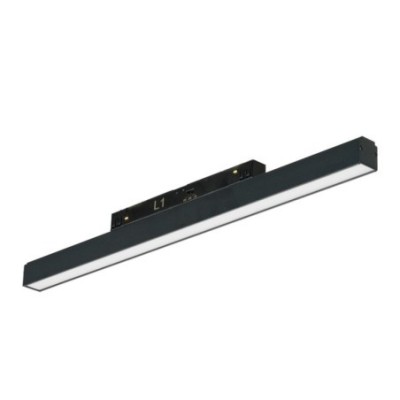

ALFA MAGNETIC 2LINE
Dwufazowy układ 48V z dwoma niezależnymi obwodami prowadzonymi po lewej i prawej stronie szyny. Kierunek wpięcia oprawy decyduje o obwodzie, a przełącznik na obudowie pozwala ustawić barwę światła, decydując pomiędzy 3000K, 4000K lub 6000K. To najlepszy wybór do stref, które chcesz rozdzielać na dwa lub więcej przycisków, z opcjonalnym ściemnianiem dopuszkowym.
ALFA MAGNETIC BLUETOOTH
Jednofazowy elektrycznie, za to bardzo elastyczny w sterowaniu. Sekcje tworzysz w aplikacji lub na pilocie i sterujesz jak wieloma obwodami, z płynnym ściemnianiem i regulacją barwy od 3000K do 6000K. Opcjonalna bramka WiFi umożliwia wygodne sterowanie zdalnie spoza domu.
ALFA MAGNETIC DALI
Rozwiązanie do integracji z automatyką budynkową i do precyzyjnego zarządzania oświetleniem. Sterowanie i ściemnianie odbywa się przez magistralę DALI. Dla najbardziej wymagających projektów inteligentnych budynków, w których liczy się kontrola i skalowalność.
Montaż
Rodzaj montażu
Dostosuj wariant montażu do Twojego pomieszczenia
System ALFA oferuje elastyczny montaż dopasowany do różnych typów sufitów i pomieszczeń. Do wyboru są rozwiązania natynkowe, podtynkowe na jedną lub dwie płyty gipsowe, szybki montaż easyfix, na sufitach napinanych oraz wiszący na linkach mocowanych do stropu.

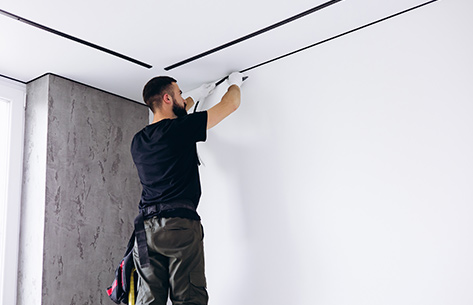

Montaż natynkowy
Mocowanie do istniejącego sufitu
Praktyczne rozwiązanie bez zabudowy. Dwa profile wysokości do wyboru: h2,7 cm lub h5,2 cm. Montaż jest szybki i czysty - polecany szczególnie tam, gdzie nie chcemy ingerować w konstrukcję sufitu. Sprawdza się doskonale podczas modernizacji, w lokalach użytkowych i mieszkaniach, umożliwiając rozbudowę oświetlenia bez prac mokrych i skomplikowanych przeróbek.

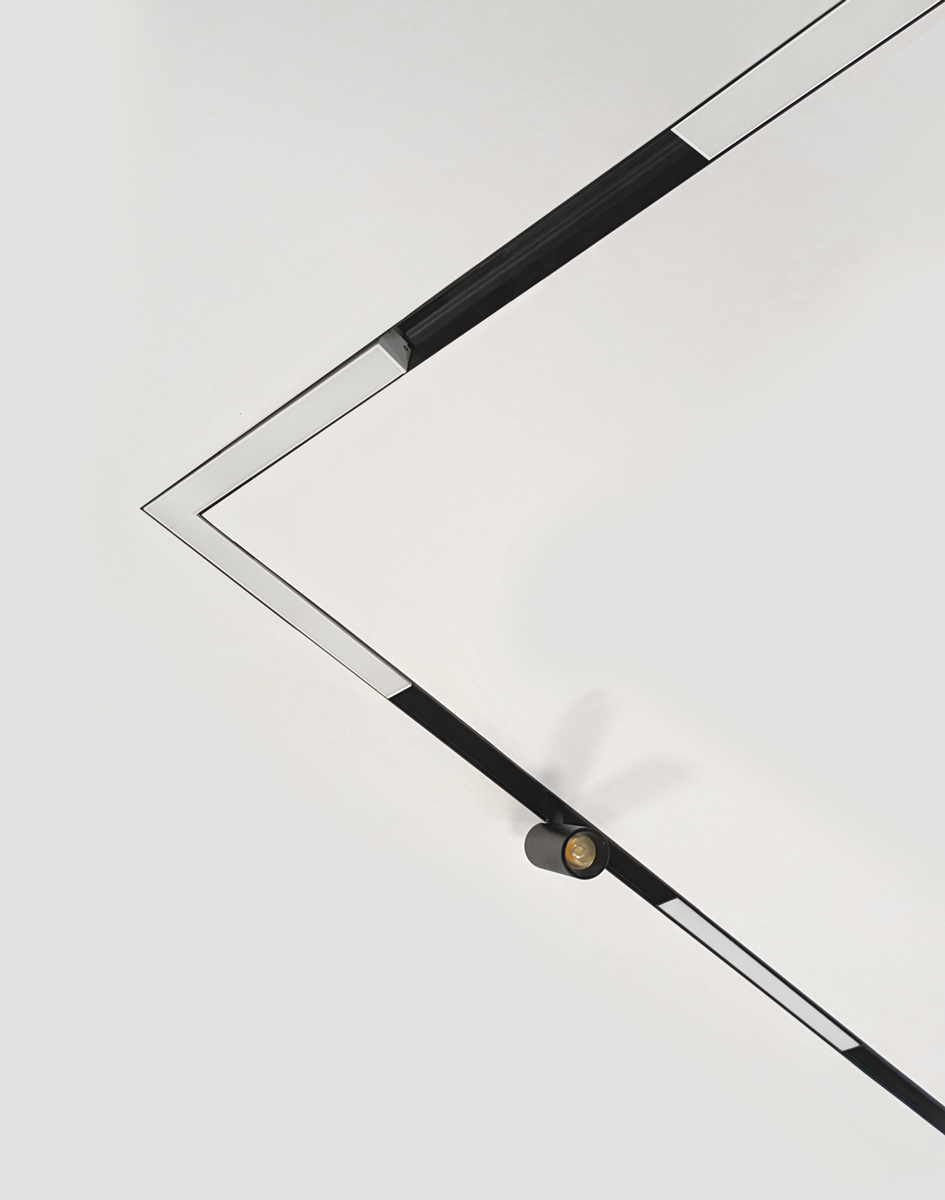

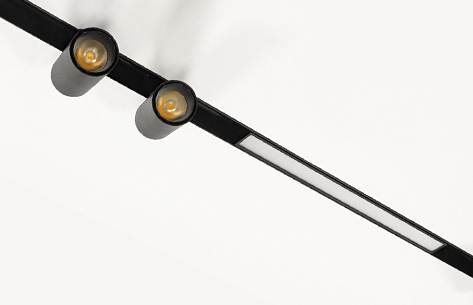

Montaż podtynkowy
Linia szyny zlicowana z sufitem
Dla sufitów jednopłytowych i dwupłytowych oraz w wariancie szybkiego montażu easyfix. Profil o wysokości h5,2 cm. Szyna tworzy równą, zlicowaną z sufitem linię, co pozwala uzyskać dyskretne, uporządkowane światło i precyzyjne prowadzenie opraw. Rozwiązanie polecane tam, gdzie liczy się czysta płaszczyzna i spójność detalu.
Montaż na sufity napinane
Wariant dostosowany do sufitów napinanych typu Barrisol
Montaż prowadzimy zgodnie z zasadami dla membran, mocując szynę do konstrukcji stałej, a nie do poszycia. Dzięki temu zachowujemy równą linię prowadzenia oraz gładką, estetyczną płaszczyznę sufitu. Przejścia przez membranę ograniczamy do niezbędnych punktów montażu i serwisu. Projekt wymaga wcześniejszego zaplanowania miejsc wyjścia przewodów oraz dostępu. Stosujemy rozwiązania, które nie obciążają membrany i pozwalają na kontrolowaną kompensację ruchów materiału. Dla poprawności wykonania rekomendujemy koordynację z wykonawcą sufitu napinanego na etapie projektu i montażu. Dzięki temu uzyskujemy stabilne prowadzenie szyny, czyste krawędzie przejść oraz bezproblemowe użytkowanie.
Montaż podwieszany
Montaż na linkach z regulacją wysokości
Umożliwia precyzyjne ustawienie poziomu szyny względem płaszczyzny pracy i geometrii wnętrza. Pozwala opuścić światło niżej oraz ominąć ograniczenia konstrukcyjne, gdy sufit nie umożliwia montażu natynkowego lub podtynkowego. Sprawdza się w wysokich pomieszczeniach, nad stołami, wyspami kuchennymi i blatami roboczymi, gdzie liczy się równomierne doświetlenie i komfort użytkowania. Dzięki regulacji wysokości łatwo dopasować układ do zmian aranżacyjnych bez ingerencji w sufit.
ELEMENTY ALFA MAGNETIC

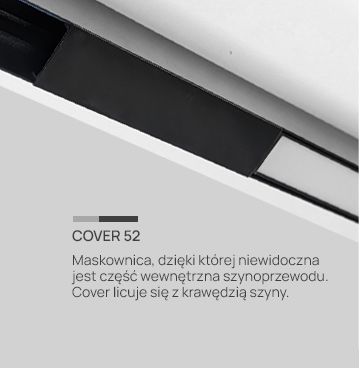

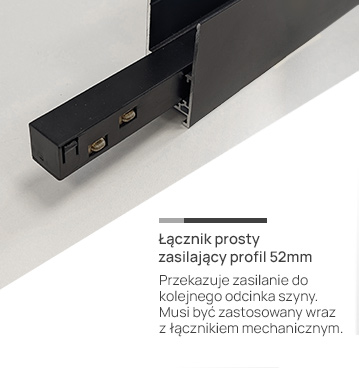

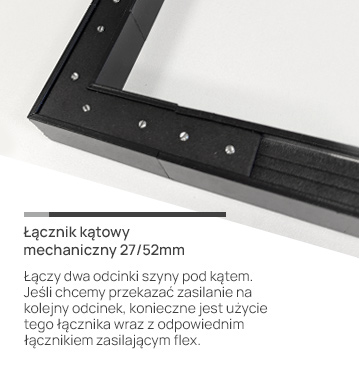

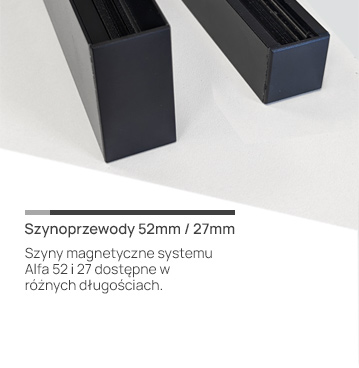

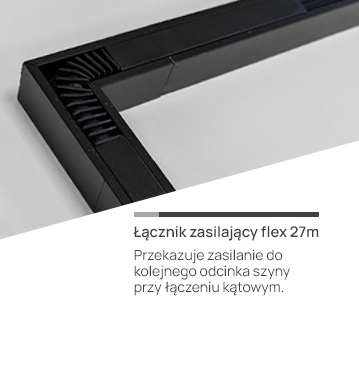

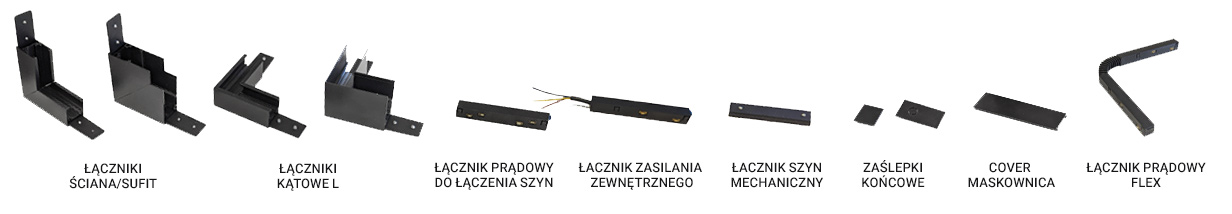

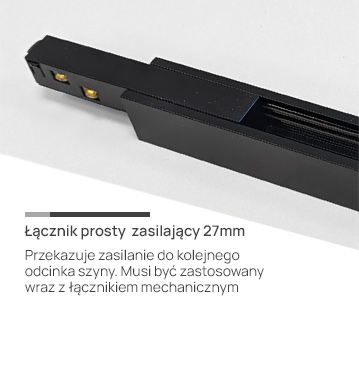

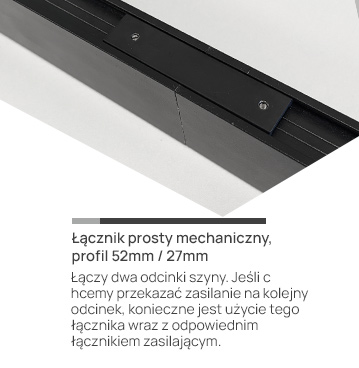

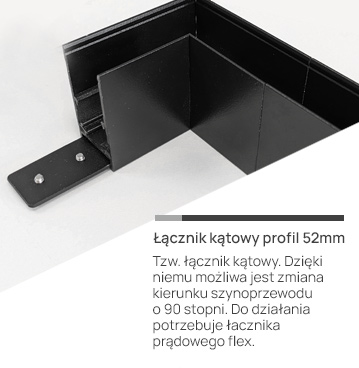

System tworzą szynoprzewody 27 mm i 52 mm oraz zestaw akcesoriów łączeniowych: odcinki proste, łączniki mechaniczne i prądowe, elementy kątowe L i flex, moduły sufit-ściana, a także zaślepki i maskownice. Pozwalają budować ciągłe układy w kształcie I, L i U oraz płynnie przechodzić z sufitu na ścianę, zachowując porządek instalacyjny.
Punkt zasilania możesz wprowadzić w niemal dowolnym miejscu odcinka szyny. Wyjątki stanowią łączniki kątowe flex oraz miejsca, w których łączone są dwa odcinki szyny.
Prezentowane na zdjęciach komponenty dotyczą montażu natynkowego. Analogiczne elementy są dostępne dla systemów podtynkowych.
Zasilanie 48V
Elementy zasilające mogą znajdować się w dowolnym miejscu na długości szyny. Należy jedynie pamiętać, aby moc użytego zasilacza była większa od sumy poboru mocy przewidzianych lamp. Możemy zastosować dwa rodzaje zasilaczy - wpuszczane w szynę lub zlokalizowane poza systemem. W przypadku zasilaczy wpuszczanych w szynę, mamy do dyspozycji wersje o mocy 60W, 100W i 200W. Zasilacz taki może być umieszczony w dowolnym miejscu na szynie. Dla estetycznego wykończenia szyn wyższych (5,2cm) możemy zastosować listwę maskującą. Zewnętrzne zasilacze mają moc 100W, 200W i 350W.
Zasilanie w systemie ALFA MAGNETIC
Elementy zasilające możesz umieścić w dowolnym miejscu na długości szyny. Kluczowa zasada - moc zasilacza musi być większa niż łączny pobór mocy zaplanowanych lamp. Dostępne są dwa typy zasilaczy: wpinane w szynę oraz zlokalizowane poza systemem. Wersje wpuszczane w szynę oferują moce 60W, 100W i 200W i mogą pracować w dowolnym punkcie odcinka. Przy szynach wyższych h5,2 cm dla estetycznego wykończenia można zastosować listwę maskującą. Zasilacze zewnętrzne występują w mocach 100W, 200W i 350W i montujemy je poza szyną, z podaniem zasilania przez wpinkę.
Zasilanie ALFA 2 LINE
W podsystemie ALFA 2 LINE stosujemy dedykowane zasilacze. Dostępny jest wariant standardowy, który rozdziela zasilanie na dwa obwody - lewą i prawą stronę szyny. Dostępne są też zasilacze jednokierunkowe, przekazujące prąd tylko na jedną stronę. To praktyczne, gdy po jednej stronie planujemy niewielką łączną moc, a po drugiej znacznie większą - można wtedy użyć dwóch osobnych zasilaczy, lewego i prawego. Zasilacze 2 LINE występują w wersjach ściemnialnych lub nieściemnialnych, co pozwala dopasować sterowanie do założeń projektu.
Zasilacze ALFA DALI
W podsystemie ALFA DALI stosujemy wyłącznie zasilacze wpuszczane w szynę. Montuje się je w dowolnym miejscu odcinka, a dobór mocy odbywa się jak w całym systemie ALFA - suma mocy opraw plus 10 procent zapasu. Sterowanie i ściemnianie realizuje magistrala DALI, zgodnie z konfiguracją projektu.

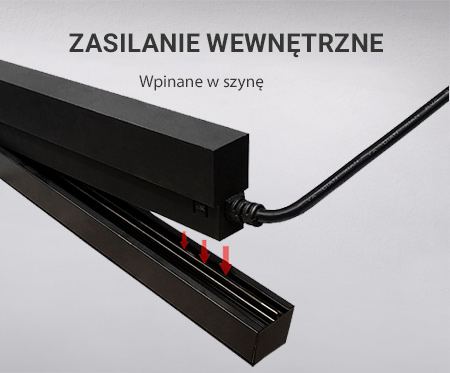

ZASILACZ WPINANY 48V

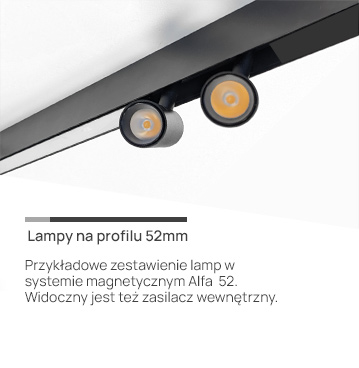

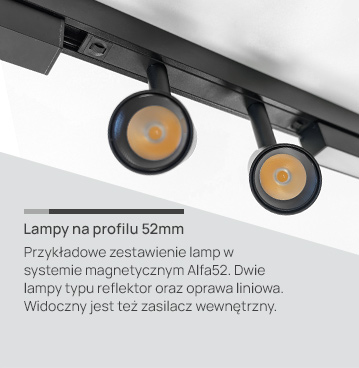

Zasilacz 48V wpinany w szynę możliwość montażu w dowolnym miejscu w szynie. W szynach ALFA MAGNETIC 27 zasilacz wystaje poza szynę, w wersji ALFA MAGNETIC 52 chowa sie i licuje z szyną. Umożliwia montaż w niemal dowolnym miejscu odcinka szyny, z wyłączeniem łączników kątowych flex i punktów łączenia dwóch odcinków. W profilu ALFA MAGNETIC 27 zasilacz jest widoczny i lekko wystaje poza krawędź szyny. W profilu ALFA MAGNETIC 52 mieści się w całości i licuje z szyną, zachowując równą linię prowadzenia. Dostępne moce 60W, 100W i 200W.

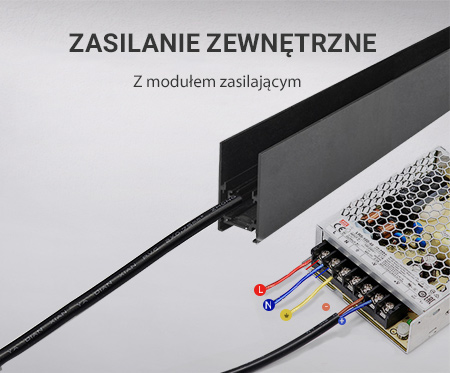

ZASILACZ MEANWELL 48V
Zasilacz 48V montowany poza systemem, np. w rewizji lub skrzynce rozdzielczej, wymaga wpięcia modułu zasilającego w szynę. Moduł możesz umieścić w dowolnym miejscu na długości szyny. Po wpięciu moduł jest schowany w dolnej części profilu i nie wystaje poza jego obrys, co zapewnia czysty, jednolity wygląd. Dobór mocy zasilacza zawsze opieramy na sumie mocy opraw z 10 procentowym zapasem.
Porównanie systemów ALFA
Napięcie
Natynkowe
Podtynkowe
Ilość obwodów
Lampy bluetooth
Przycinanie szyn
Wymiary natynk
Wymiary podtynk
ALFA TRACK
48V
GIPS 1, GIPS 2
EASYFIX, STRETCH
1 *
H2.7cm / W2.5cm
H5.2cm / W2.5cm
H5.2cm / W6.8**-3.1cm
ALFA TRACK 2LINE
48V
GIPS 1, GIPS 2
EASYFIX, STRETCH
do 2
H2.7cm / W2.5cm
H5.2cm / W2.5cm
H5.2cm / W6.8**-3.1cm
ALFA TRACK DALI
48V
GIPS 1, GIPS 2
EASYFIX, STRETCH
H2.7cm / W2.5cm
H5.2cm / W2.5cm
H5.2cm / W6.8**-3.1cm
